在對爆炸危險場所進行檢查時,經常發現有隔爆型設備的外殼上裝配了其它防爆型式的部件,例如增安型的儀表盤、增安型的引入裝置、本質安全型的指示燈、n型的顯示器等,這些都不符合隔爆結構的要求。對此,用戶經常表示不理解,這些都是防爆的,怎么裝到一起就不行了呢?

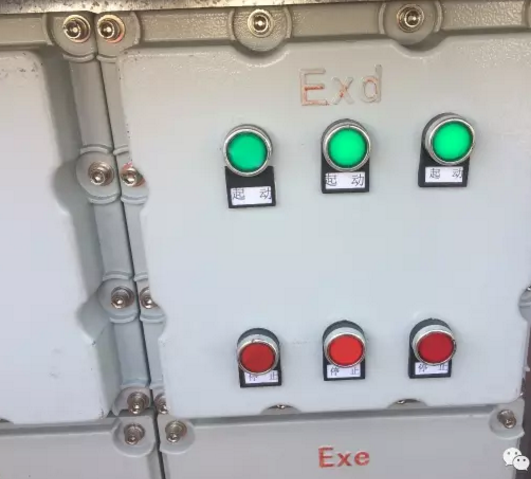

隔爆外殼上安裝了增安型指示燈

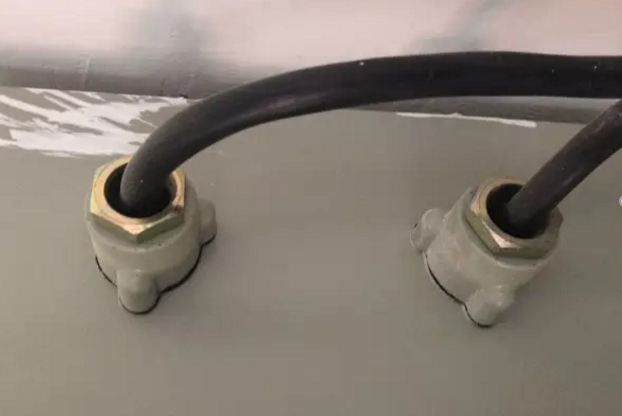

隔爆外殼安裝了增安型引入裝置
這就需要從各自的防爆原理解釋,隔爆型是依靠隔爆外殼將內部的爆炸限制在外殼內部,避免環境中爆炸性物質的點燃,也就是說外殼內部既有點燃源又可能有爆炸性氣體,需要考慮內部發生爆炸的情況。
而別的防爆型式的外殼或外殼部件,如增安型、本質安全型等,僅具有有防護的作用,防止外部的異物、水進入外殼后破壞設備的安全性能,不能防止內部產生的爆炸傳播到環境中引起環境中的爆炸。
因此,當隔爆外殼上裝配了其它防爆型式的部件,且構成了隔爆外殼的一部分時,就破壞了隔爆外殼的完整性,導致隔爆結構失效。如果其它防爆型式的部件或外殼不構成隔爆外殼的一部分,例如裝配到隔爆外殼上的本質安全型儀表箱,兩腔之間用隔爆型的過線組連接電路,這種時候就滿足防爆的結構要求。

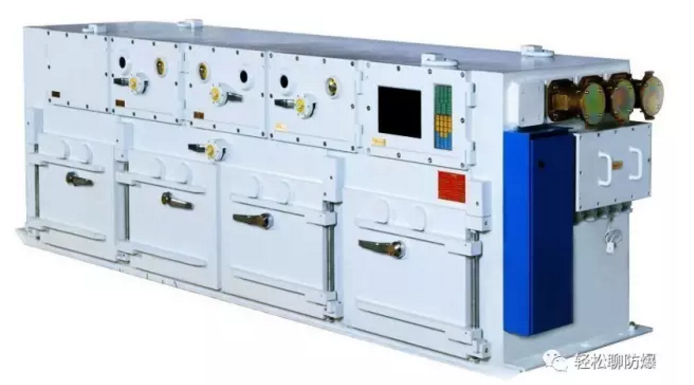

隔爆外殼與本安接線盒(藍色箱體)配合使用
