本安型電路評定分析一般采用2種方法，評定法（主要是以人為計算，查找文獻），試驗法（主要是用本安火花裝置進行試驗）。
評定法。

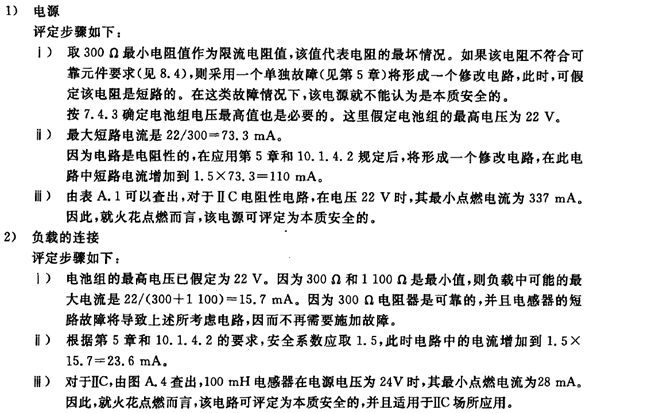

簡單電感電路要評定2個方面，一電源本身評定，二負載連接情況評定。
在電源評定時只考慮電池內阻的影響，求出電流值并查表看是否符合本安要求。負載連接評定時用電源/負載+內阻求出電流，并并乘以安全系數1.5。然后查表在阿凡提防爆電感確定時的最大電流，來判斷是否符合本安要求。那么問題來了，假如電路板現在電感已經定下來了，電流不符合要求怎么辦？增大限流電阻阻值使得電流達到本安得要求。簡單電容電路評定方法，和電感電路分析類似，不過查表要按電容電路來查。
試驗法。
將電路板可能出現開路，短路，接地故障的每一個實驗點接入火花點燃裝置，在火花試驗裝置中充入氣體組別對應的爆炸性氣體，火花裝置內部開始旋轉，旋轉440不會使爆炸阿凡提防爆混合物點燃，則認為合格，如果出現點燃，則要對電路進行整改（更換可靠元件，澆封，端子熔焊等方式）。

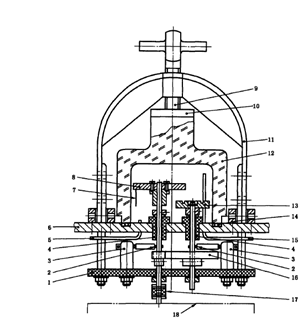

如圖所示火花試驗裝置
